Lopullinen opas kaapelikenkiin ja liittimiin
Tehtävä puristaa kaapeli sen sijaan, että kiinnittäisit korvakkeet johtimiin, on melko työläs. Sinulla on ensin oltava tehokas käytäntö alumiinijohtimien virtakaapeleiden mekaanisten liittimien asennuksessa ja tutkimisessa. Tämän käytännön päätarkoitus on varmistaa, että kaapelin puristusprosessi on turvallinen, johdonmukainen ja vaivaton.
Auttaaksemme sinua, tarjoamme täydellisen oppaan kaapelikenkiin ja liittimiin, jotka varmasti auttavat sinua toteuttamaan hyviä suunnittelukäytäntöjä. Lue tämä artikkeli helpottaaksesi kaapelin puristusprosessia.

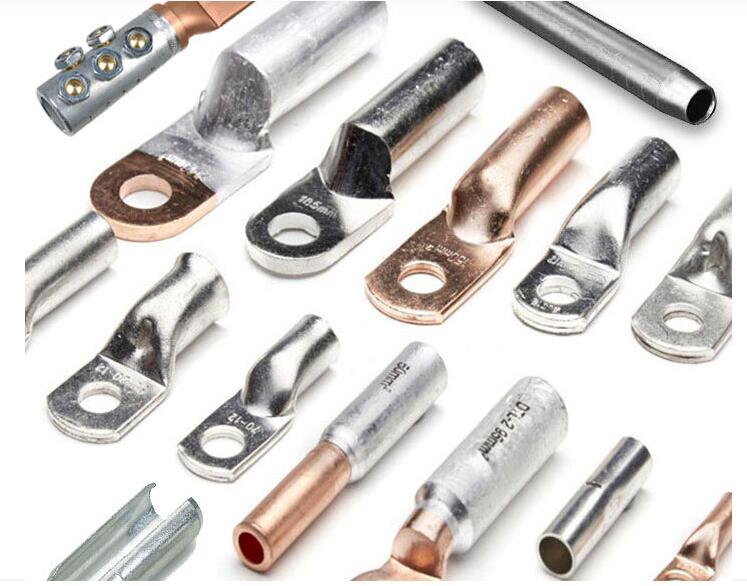

Mikä on kaapelikenkä?
Kaapelikengät ovat laitteita, joilla on tärkeä rooli kaapeleiden kytkemisessä sähkölaitteisiin tai mekaanisiin laitteisiin. Lisäksi kaapelikengät auttavat muodostamaan yhteyden kahden eri kaapelin välille. Esimerkiksi kiinnikkeitä, jotka yhdistävät johdot auton akkuun, kutsutaan kaapelikengiksi. Markkinoilla on monenlaisia kaapelikenkiä.
Rengaskaapelikengät (pultti- ja mutterialueille).
Pin-korvakkeet (voidaan käyttää riviliittimissä).
Boot Lace -tyyliset korvakkeet (sopivat ohjaus- ja instrumentointikaapeleille).
U-muotoiset kaapelikengät (rele-, urakoitsija- ja MCB-alueille).
Kaapelikenkien valinta riippuu käsiteltävän johtimen tyypistä. Niitä kaikkia on erilaisia kokoja, muotoja, materiaaleja ja kokoonpanoja.
Liittimien ja kaapelikenkien käyttö:
Liittimien käyttäminen mahdollistaa pitkäaikaisen ja vakaan sähköliitäntöjen laadun. Lopullinen kaapelikenkiä ja liittimiä koskeva oppaamme toteaa, että aina valitaan eristetyt ja eristämättömät kaapelikengät ja liittimet nykyisten markkinastandardien perusteella. Useimmat teollisuudenalat, jotka käyttävät tyypillisesti kaapelikenkiä kalliiden sähkölaitteiden liittämiseen, käyttävät päittäisliittimiä ja rinnakkaisliittimiä.
Kaapelikenkien käyttö helpottaa sähkölaitteiden asennusta, huoltoa ja korjausta. Nämä kaapelikengät yhdistävät kaapelit virtajohtoihin, sulakepistorasioihin, sähkötarvikkeisiin ja kuormakytkimiin. Käytä tietyntyyppisiä puristuskorvakkeita korkeajännitekaapelin tai sähköliitäntöjen kiinnittämiseen. Tyypillisesti sähkökorvan toinen pää yhdistää johdon sähkölaitteeseen ja korvakkeen toinen pää sähkölaitteen liitäntänapaan. Nämä kaapelikengät on valmistettu kumista tai muovisista eristelevyistä, jotta käyttäjä voi käsitellä niitä turvallisesti. Kuparirengastulpat ovat paras valinta moniin liitäntätarkoituksiin.
